OpenBCI GUI 程序的使用方法
软件版本：OpenBCI GUI 6.0.0 beta1
硬件类型：CYTON_DAISY_WIFI_BOARD
接线说明

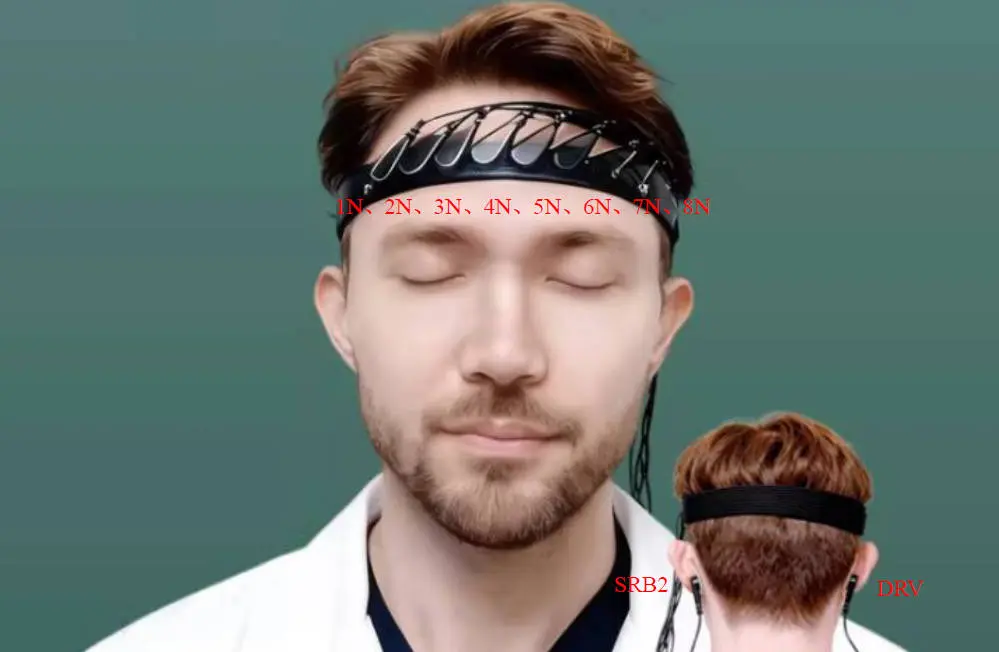

如图，只用 8 个通道，全部连接到 1 号板。1-8N 连接到 IN1-8_N，SRB2 连接到 SRB2，DRV 连接到 RLD。
连接 CYTON 设备
-
设备通过 USB Type-C 连接 5V 电源，按下开关开机。
[!NOTE]
采集信号时，建议使用充电宝供电。
LK-M1299_Module-Base V1.0 型号的底板不支持边充电边工作。
-
使用电脑连接 WiFi，名称为
LK-OpenBCI，密码为123456。[!NOTE]
默认情况下，设备的 IP 为 192.168.4.1。
可以访问设备的 80 端口，有个前端页面可以配置设备的 WiFi 模式。
该设备使用 ESP32-C3 作 WiFi，红灯代表上传状态，黄灯代表下载状态，蓝灯代表连接状态，三灯一同闪烁代表多次重连可能是没电了。
-
以管理员权限运行
OpenBCI_GUI.exe。[!NOTE]
如果电脑没有连接扬声器，OpenBCI GUI 6.0.0 beta1 会因 Java.lang.NullPointerException 卡住。
-

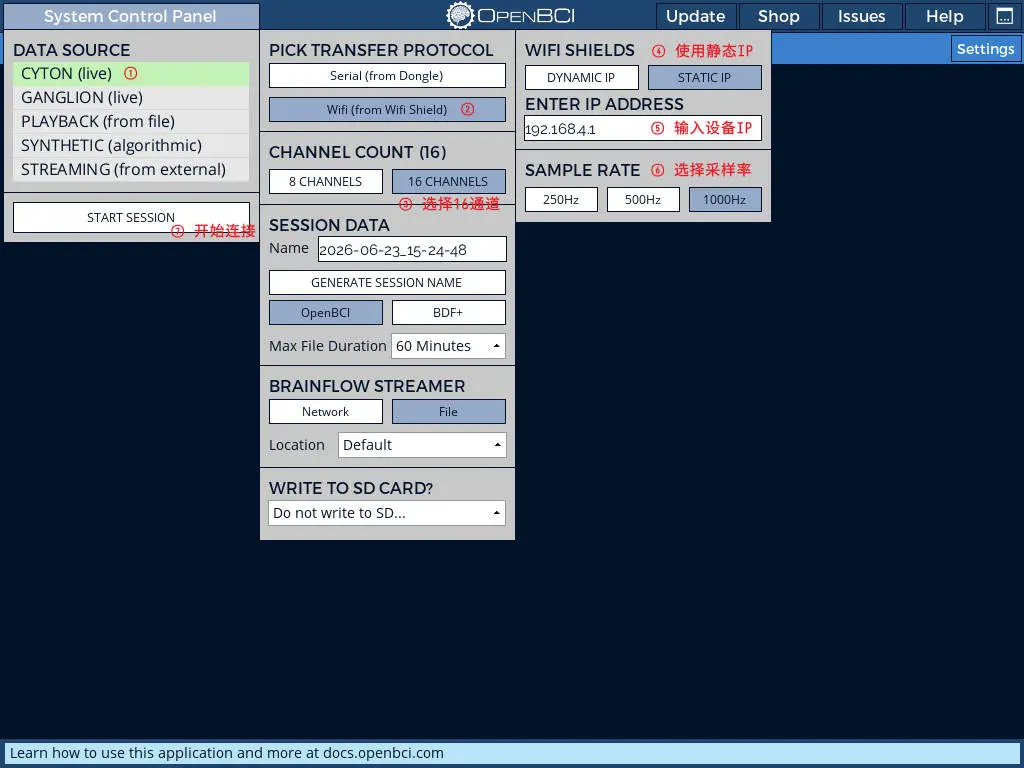

如图操作连接 CYTON 设备。
-
连接成功后，自动进入主页面。
配置采集参数
-

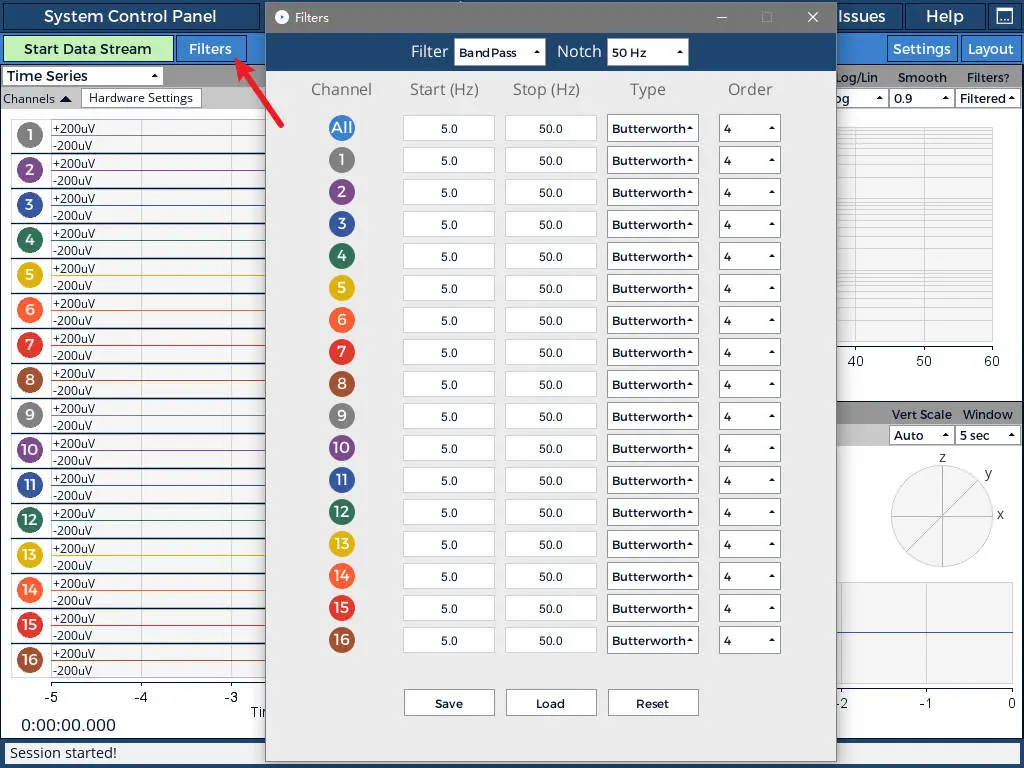

点击
Filters按钮，如图配置 EEG 的滤波参数。
-

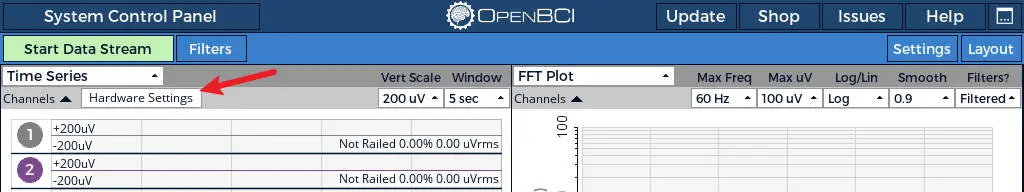

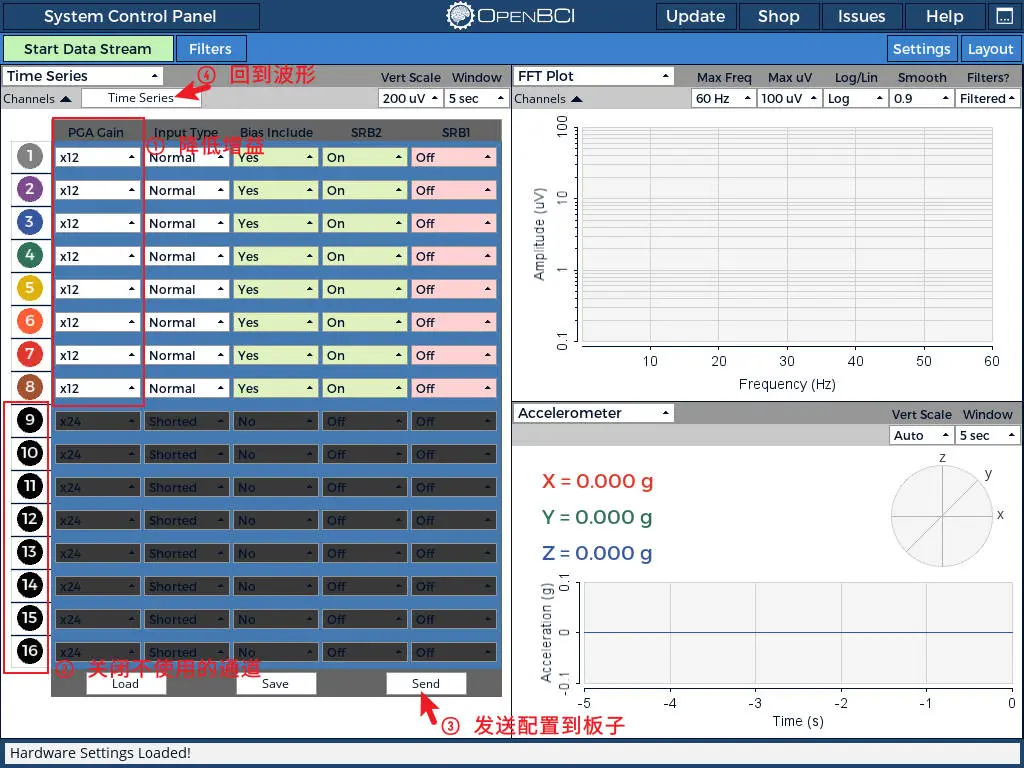

点击
Hardware Settings按钮，如图配置通道参数。
-

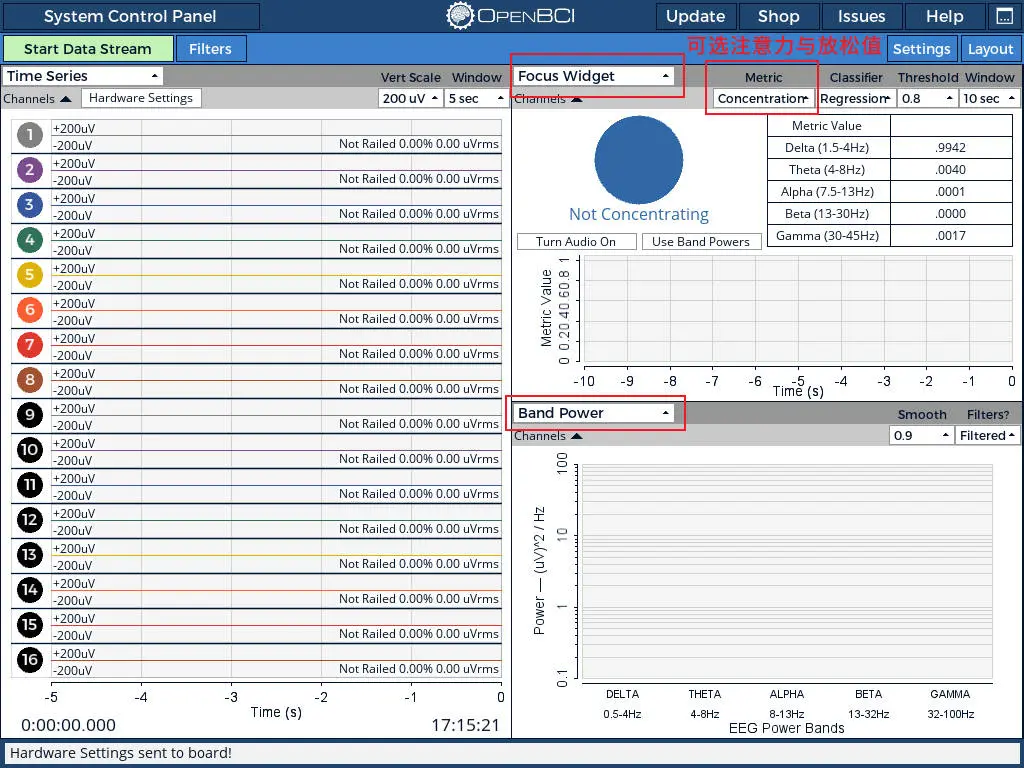

如图配置其余面板。
-
点击
Start Data Stream开始采集数据。[!NOTE]
采集时，设备需远离 220V 电源、电脑、显示器，尽量避免外部干扰。
-
盯着图表看的时候，会判定为注意力集中；闭眼放空大脑休息的时候，会判定为注意力不集中。放松值的判定基本与注意力相反。其实没这么严苛，但我一旦思考判定条件，就会把我判定为注意力集中与不放松，所以显得条件很严苛。
介绍原理
如图，核心原理就是分析 DELTA、THETA、ALPHA、BETA 和 GAMMA 这 5 种脑电波。
| 频段 | 频率范围 | 常见状态 |
|---|---|---|
| δ（Delta，δ 波） | 0.5–4 Hz | 深度睡眠、麻醉、婴幼儿脑活动 |
| θ（Theta，θ 波） | 4–8 Hz | 浅睡眠、困倦、冥想、记忆加工 |
| α（Alpha，α 波） | 8–13 Hz | 放松、闭眼清醒、安静休息 |
| β（Beta，β 波） | 13–32 Hz | 清醒、思考、注意力集中、解决问题 |
| γ（Gamma，γ 波） | 32–100 Hz | 感知整合、注意、认知加工 |
经典 Attention 计算公式：Attention = β / (α + θ)
经典 Relaxation 计算公式：Relaxation = α / β
